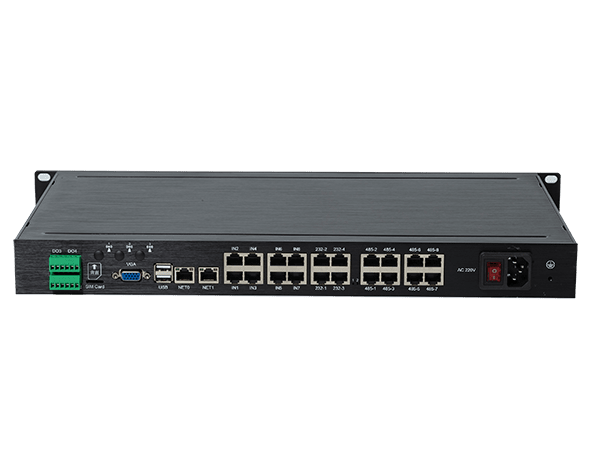

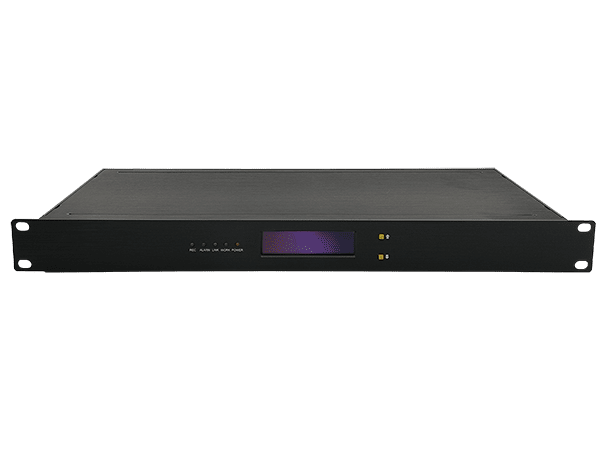

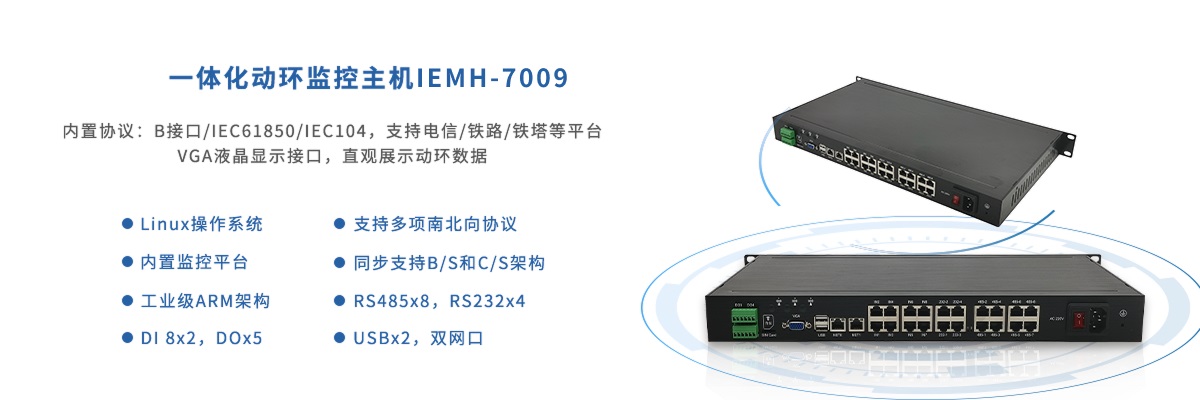

动环监控主机IEMH-7009
IEMH-7009是一款适应各种机房动力环境监控应用的高性能一体化监控主机。系统基于低功耗的32位TI工业级ARM嵌入式芯片，嵌入式Linux操作系统，TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件。
全国热线
马经理 19061440066 (微信同号)
产品简介
IEMH-7009是一款适应各种机房动力环境监控应用的高性能一体化监控主机。系统基于低功耗的32位TI工业级ARM嵌入式芯片，嵌入式Linux操作系统，TF卡存储，提供便捷的嵌入式WEB服务，无需依赖网络、上位机软件即可完成视频、供配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、服务器、路由器、交换机、存储设备等进行集中监控管理，通过短信、APP、微信、电话、邮件、声光进行报警。
主机支持直接使用IE浏览器进行监控管理，系统内建完善的TCP/IP功能。主机自带VGA液晶显示接口，直观展示动环数据。主机自带多路232、485串口，适用于多种接口类型的传感器接入。主机为各种传感器提供工作电源，停电状态下能够使用内置的后备电源独立为主机和传感器提供电，可以直接使用IE浏览器进行监控管理，系统内建完善的TCP/IP功能，双网口设计可实现灵活组网或跨平台无缝集成。
技术参数
规格型号 | IEMH-7009 | USB接口 | 2路USB接口 |
系统架构 | ARM | 远程控制 | 支持云透传，无需固定公网IP或NAT端口映射 |
操作系统 | 嵌入式Linux | 显示接口 | VGA接口显示 |
处理器 | TI | 视频支持 | 支持海康录像机或摄像机接入系统 |
客户端架构 | 同步支持B/S和C/S架构 | 存储接口 | TF存储 |
内置服务 | WEB、FTP、TELNET、SOAP、 REST、HTTP | 升级方式 | 网络远程升级；升级软件可一键升级多台主机； |
内置协议 | B接口、IEC61850、光芒104，支持电信、铁路、电力、铁塔平台 | 液晶显示 | 前置OLED液晶显示 |
网络接口 | 2路10M/100M/1000M自适应，物理接口：RJ-45 | 指示灯 | 5路指示灯，分别代表电源、运行、网络、报警、视频 |
串口接口 | 8路485，4路232；RJ-45物理接口；4级EMC防护；带12V输出 | 供电电源 | AC 220V |
报警输入 | 16路光耦隔离开关量输入；RJ-45物理接口；带12V电源输出 | 物理尺寸 | 483mm×250mm×43mm（带耳朵） |
告警输出 | 5路报警输出，其中3路12V光耦输出，2路10A继电器控制 | 工作环境 | 温度：-30至60℃ ；湿度：0%至95%（无凝结） |

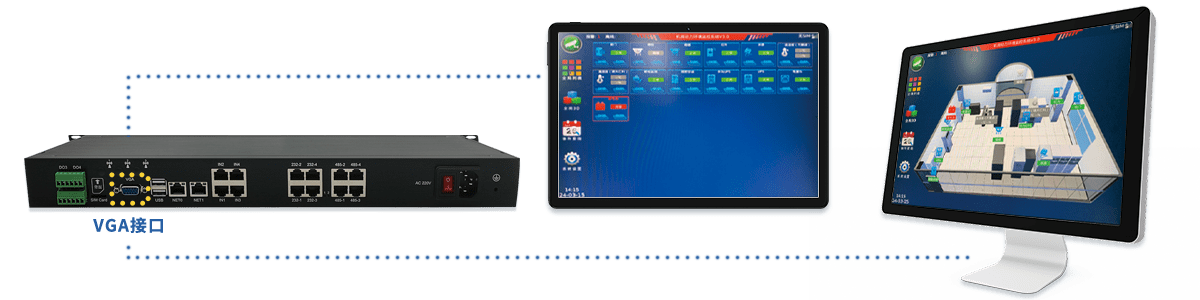

自带VGA接口 即插即显
无需电脑，可直接外接显示器或触摸屏

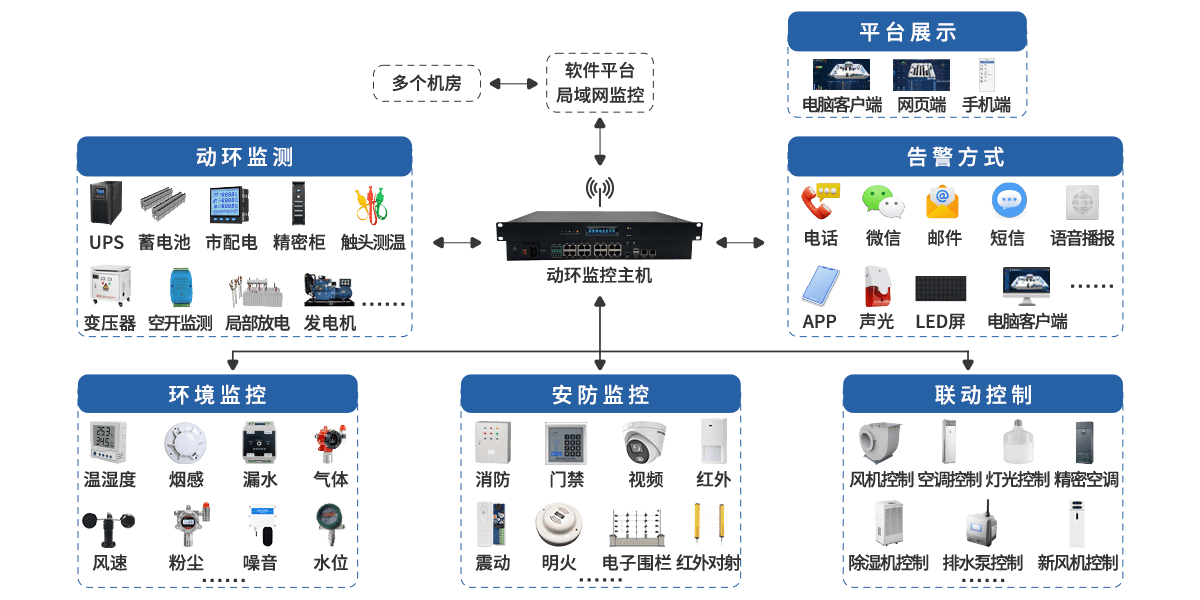

机房动环监控拓扑图

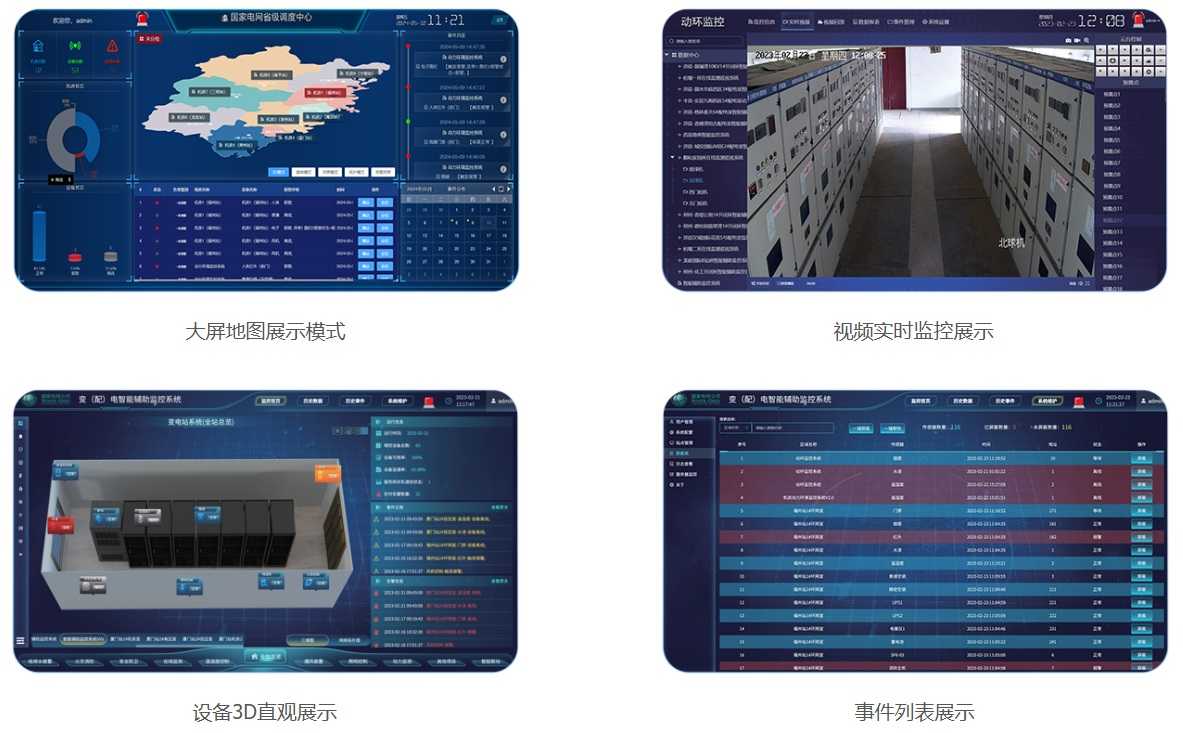

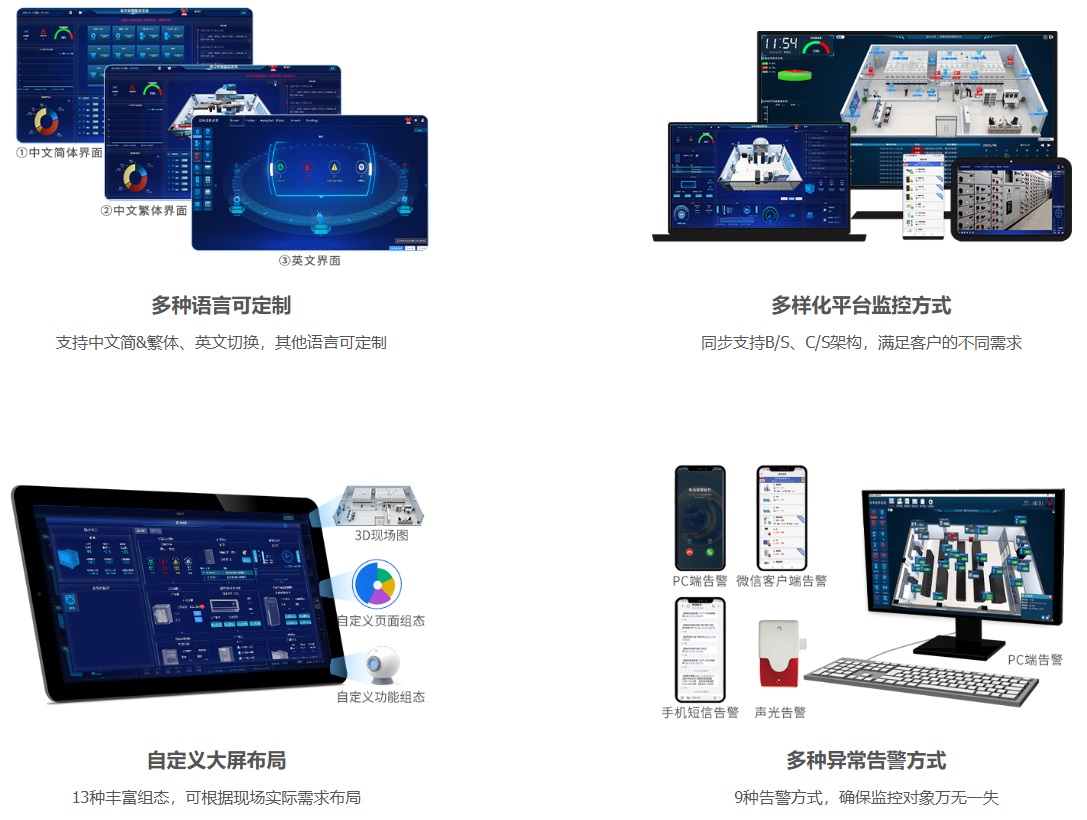

可视化管理 清晰直观
手机实时查看数据

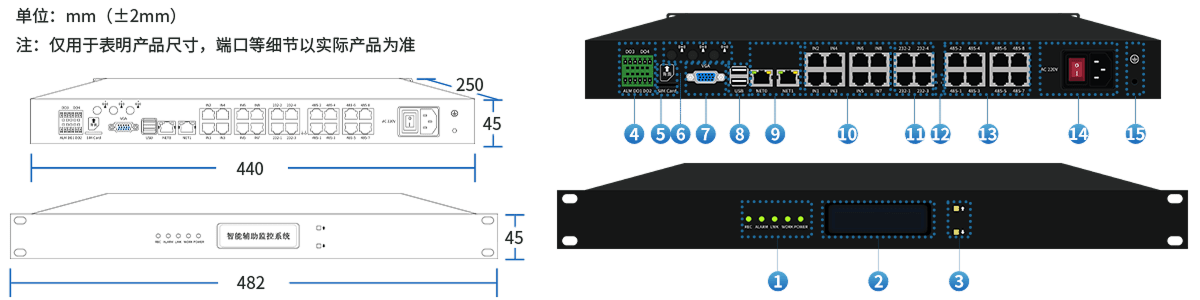

主机接口说明
序号 | 名称 | 功能描述 | 序号 | 名称 | 功能描述 |
1 | REC | 录像指示灯 | 5 | SIM Card | SIM卡槽 |
ALARM | 报警指示灯 | 6 | 1 | 4G天线可选 | |
LWK | 联网指示灯 | 2~3 | Lora天线可选 | ||
WORK | 运行指示灯 | 7 | VGA | VGA液晶显示接口 | |
POWER | 电源指示灯 | 8 | USB | 双USB接口 | |
2 | 液晶 | OLED液晶显示屏 | 9 | NET0/1 | 双网口 |
3 | UP | 液晶界面向上切换 | 10 | IN1~8 | 8口*2路开关量输入，带12V 输出 |
DOWN | 液晶界面相下切换 | 11 | 232-1~4 | 4路232串口 | |
4 | ALM | 声光告警，带12V输出 | 12 | 1 | IN口工作指示灯 |
DO1 | 告警输出1，带12V输出 | 2 | 485工作指示灯 | ||
DO2 | 告警输出2，带12V输出 | 13 | 485-1~8 | 8路485串口，带12V输出 | |
DO3 | 告警输出3，带10A继电器 | 14 | AC 220V | AC 220V供电接口及带灯开关 | |
DO4 | 告警输出4，带10A继电器 | 15 | 〨 | 机壳接地 |

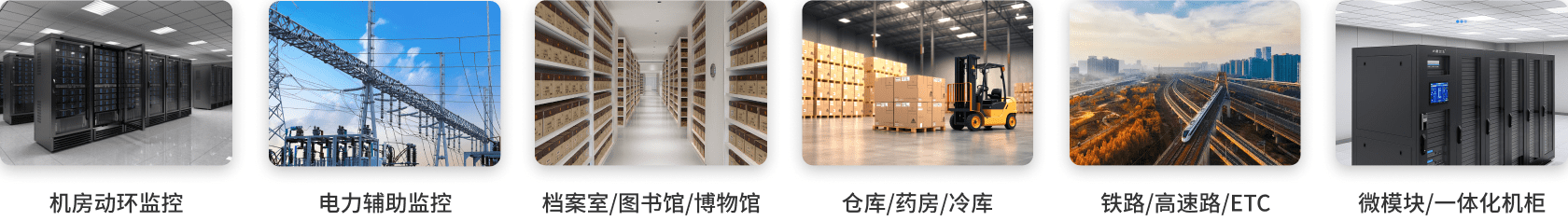

应用场景
