多机房集中监控解决方案
2024-10-16 16:28:51 支持上千个机房的集中监控 对分布在各地的多个机房实现跨区域集中监控管理
方案背景
网络机房广泛应用在电力、电信、医疗、铁路、企业等行业中广泛分布着各种大型数据中心机房或中小型业务机房，由于各种类型的业务直接由这些机房提供支持。网络机房由计算机、服务器、网络设备、存储等关键设备组成，还包括供电系统、制冷系统、机柜系统、消防系统、监控系统等基础设施，是这些单位的核心部门。本方案针对网络机房运行维护中的安全隐患，对动力、环境、网络、安保等进行集中监控和管理，提高运维效率、确保机房安全。
方案简介
万华电子科技多机房集中平台系统采用B/S架构，将平台部署在云平台上，采用便捷的嵌入式WEB服务方式管理系统。监控内容涵盖：市电、配电、UPS、蓄电池、温湿度、精密空调、普通空调、漏水、新风机、烟感、消防、防雷、红外、门禁、视频、服务器、路由器、交换机等，实现了多个机房设备集中实时监控、远程运行管理、电子地图查询、故障预警通知、历史数据查询、机房无人值守。
主要功能
序号 | 子系统及设备 | 实现功能 |
一 | 动力监控 | |
1 | 三相电量仪 | 市电电压、电流、频率、功率、功率因数 |
2 | 配电开关监测仪 | 配电开关状态 |
3 | UPS监控 | 输入输出电压和电流，各部件运行状态 |
4 | 蓄电池组监控 | 电池内阻、电压、温度、鼓包、充放电电流 |
二 | 环境监控 | |
1 | 温湿度监控 | 环境温度、湿度 |
2 | 漏水检测 | 机房漏水 |
3 | 精密空调监控 | 运行状态及参数、远程开关机 |
4 | 普通空调监控 | 运行状态，包括回风温度、送风温度、空调模式、开关机状态、来电自启动等 |
5 | 新风机监控 | 开关机运行状态及实现开关机停启控制 |
三 | 安防监控 | |
1 | 门禁监控 | 机房人员进出监控记录 |
2 | 消防监控 | 消防控制箱的干接点火警信号状态 |
3 | 防雷监控 | 测防雷器干接点报警状态 |
4 | 视频监控 | 通过WEB浏览器全面监测机房实时情况 |
四 | 网络监控 | |
1 | 服务器检测 | 服务器CPU、内存、硬盘使用率、网络状态等参数 |
2 | 路由器检测 | 端口状态、流量、连接状态、WAN口流量、运行时间 |
3 | 交换机检测 | 交换机端口、连接状态、网络流量、运行状态等参 |
主要功能
1、支持上千个机房的集中监控，对分布在各地的多个机房实现跨区域集中监控管理
2、具有在线或离线电子地图功能，直观掌握多个机房监控动态
3、支持内嵌3D机房图管理，直观浏览机房监控设备运行状态
4、支持在线和离线两种GIS地图管理，不论是内网或外网项目都能支持
5、完全IE方式浏览和管理，采用B/S架构，方便维护和升级
6、具有完整的日志管理查询功能，提供完善管理系统
7、具有高端大气、内容直观展示的大屏界面，方便客户大屏展示
8、支持多种方式报警，包括短信报警、电话报警、微信报警、网页报警、邮件报警、App报警等
9、支持多用户管理权限功能
10、支持机房能耗分析PUE统计功能
11、支持监控设备曲线趋势图、柱形图展示
12、嵌入强大的报表输出系统
13、多级报警等级灵活设置
14、支持二次开发，OEM
15、提供平台软件产品软件著作权

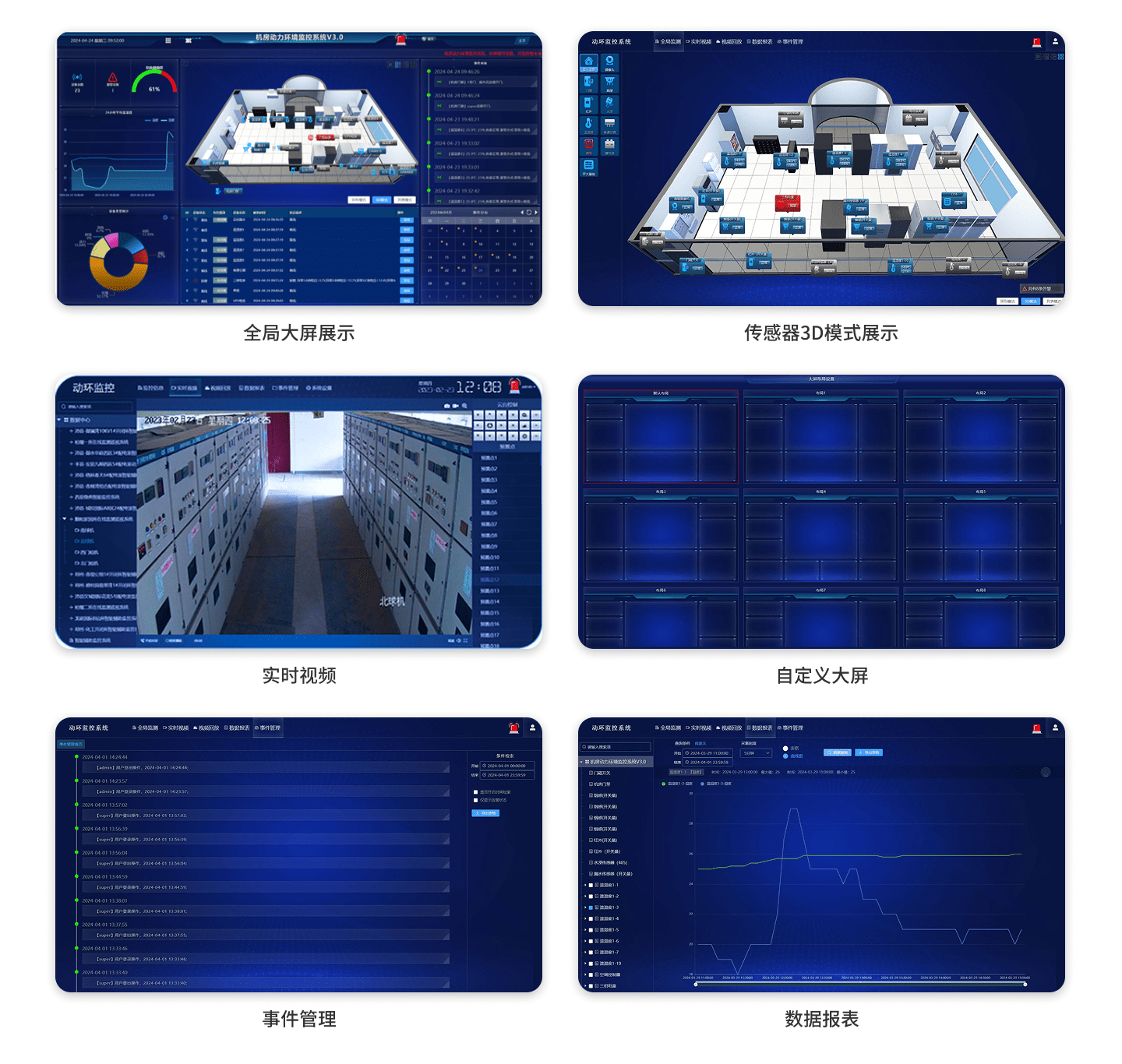

系统界面展示
