方案背景

电力作为保障人民正常生产生活的基础，一旦发生故障将造成重大影响。而作为电力基础设施之一的配电站房，具有管辖端数量多、地点分散的特点，面临着运维效率低下、监管困难、无法第一时间排除故障的难题，于是针对电力行业的智能辅助控制系统应运而生。

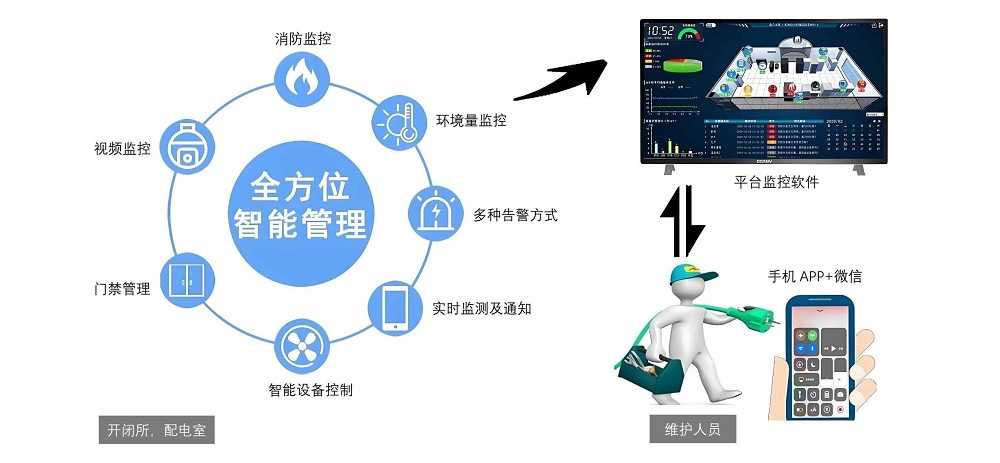

方案目标

智能型配电房，提升配网运维管理精益化水平，重要站室智能机器人巡检覆盖效率达到100%。智能小区等竞争性业务发展迅速，未来配电站将作为能源中心，不能仅仅局限于供电，同时具备数据中心，传输中心的功能,全面打造成一个能源中转站。

方案简介

变电站辅助监控系统以“智能感知和智能控制”为核心，通过物联网技术，对站内主要电力设备在线监测、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成变压器油色谱、铁芯接地电流、局放、红外热成像测温，GIS及电缆在线监测，智能巡检机器人接入、环境、SF6/02、火灾消防、通风、照明、安全防范、门禁、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，并可以通过通用的电力规约与变电站其他系统互通和联动，为变电站的安全生产提供可靠的保障,从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

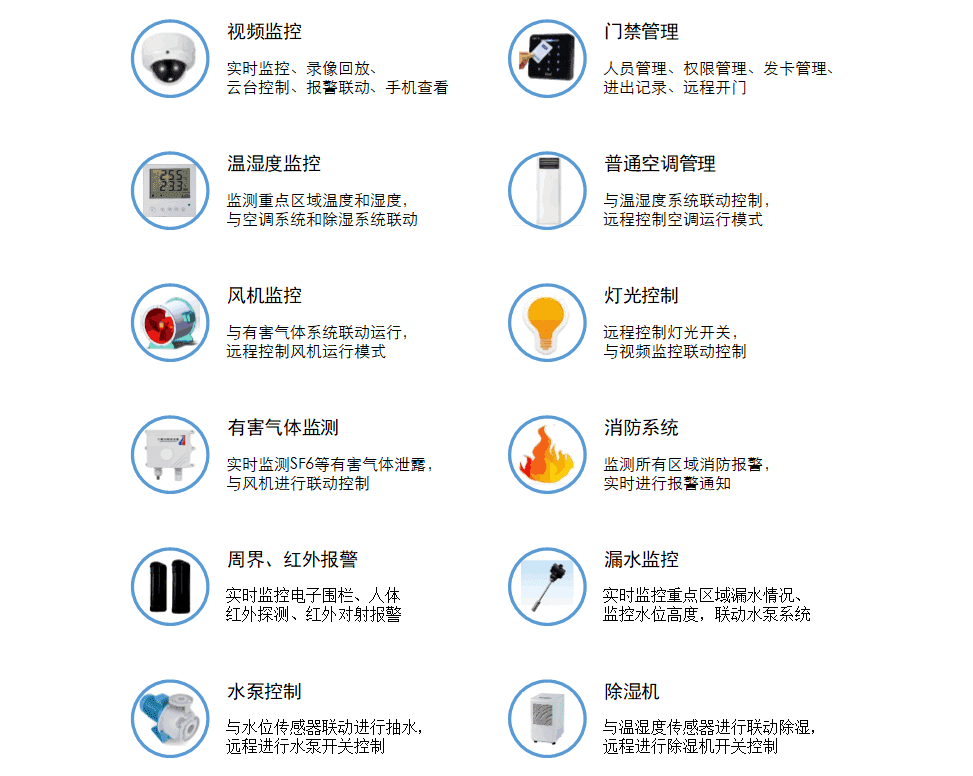

监控内容

配电站房主要需要对站内进行温湿度、烟感、漏水（水位）、SF6有毒气体、O3臭氧气体、O2含氧量、人体红外、红外、门禁对射等进行检测，并联空调、水泵、灯光进行对应状况的联动控制和管理。

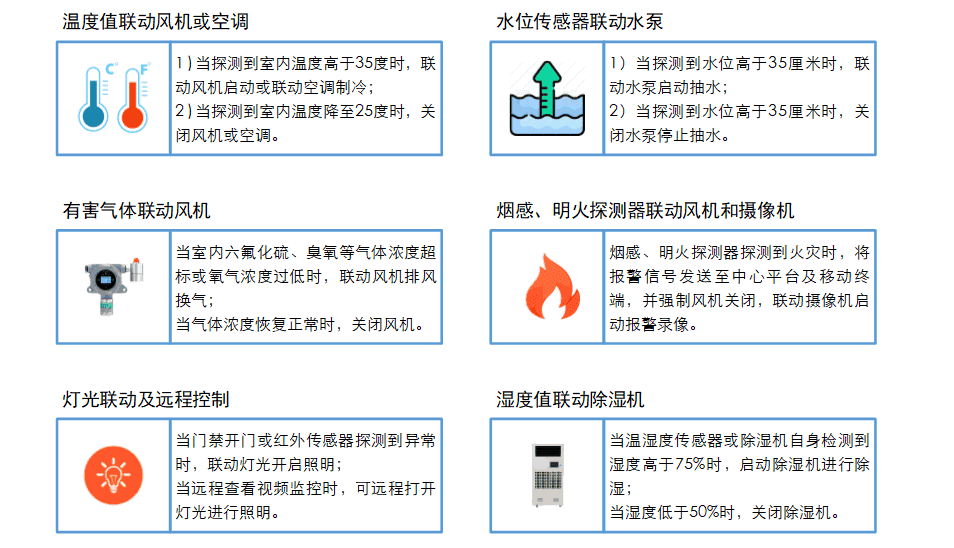

联动功能

配电站房主要需要对站内进行除湿机、空调、水泵、灯光进行联动控制和管理。

功能特点

1、支持环境温湿度、烟感、水浸、SF6等环境数据的接入，能自定义配置联动遥控操作，如水浸告警时联动报警，同时联动水泵等设备的启停

2、支持站房内的数据的接入和监控，支持多通道数据的查看，并支持云台控制（包括上下左右旋转和回放）

3、 数据采集及处理:通过间隔层设备实时采集现场各种电参数、开关量及温度量、电能抄表值等

4、 画面显示:各回路的合、分状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警等信息

5、 记录功能:具有电压、电流、功率、电能以及事故告警事件等各种历史数据的存储功能，以供查询分析、打印

6、告警处理:用户可以根据自己的需要分类筛选有关告警，并将告警归纳于不同的告警窗口

7、曲线分析功能:以曲线形式展示实时数据库和历史数据库中的模拟量、电度量数据，分析当前运行状态及历史趋势

8、 告表统计功能:通过告表分析供电系统及各回路运行参数，生成运行日告、月告;电能统计生成日告、月告、年告

9、电力监控系统具有实时告警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警

10、用户可根据系统实际设备情况自行进行电力系统图元、系统一次二次图的增加、删除和修改以及对内容映射的管理

11、系统支持用户根据判断条件将保存的历史数据、操作记录、事件日志生成告表进行管理

12、动力环境监控系统支持多种类型告表，支持告表参数自定义，支持手动导出告表、自动生成日周月告表等功能

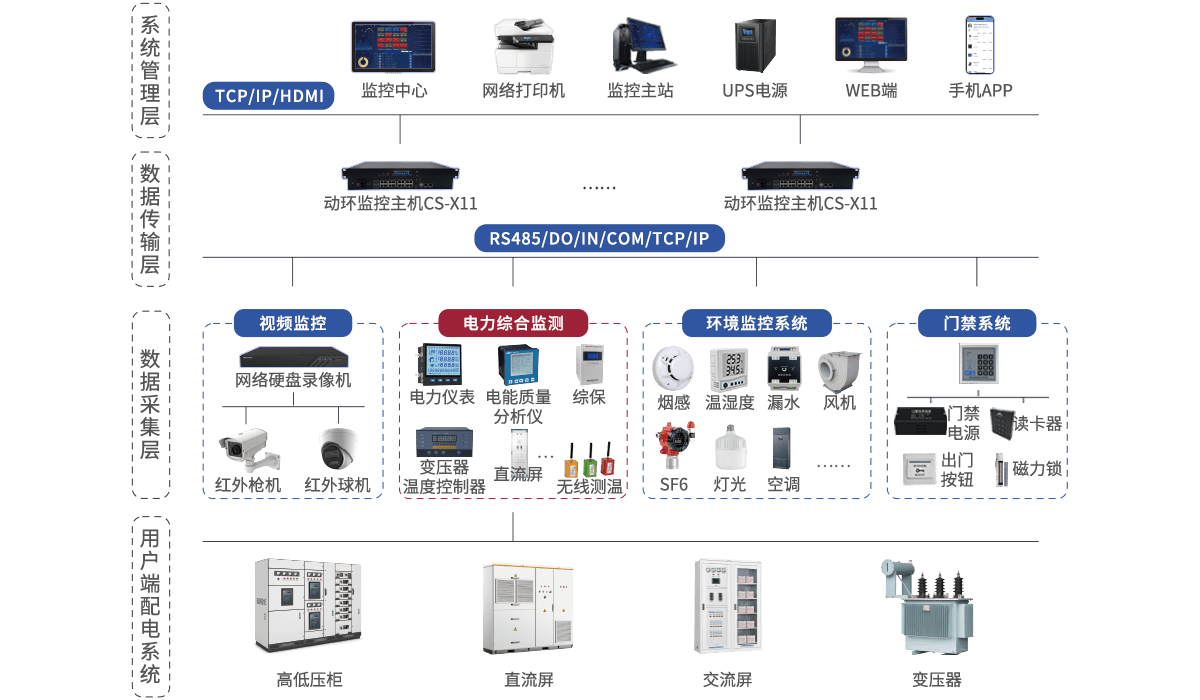

系统架构

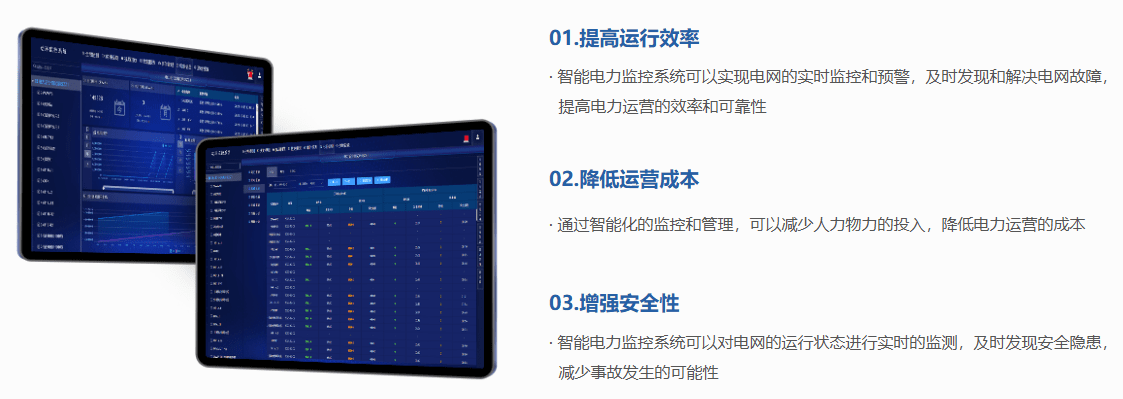

系统方案优势

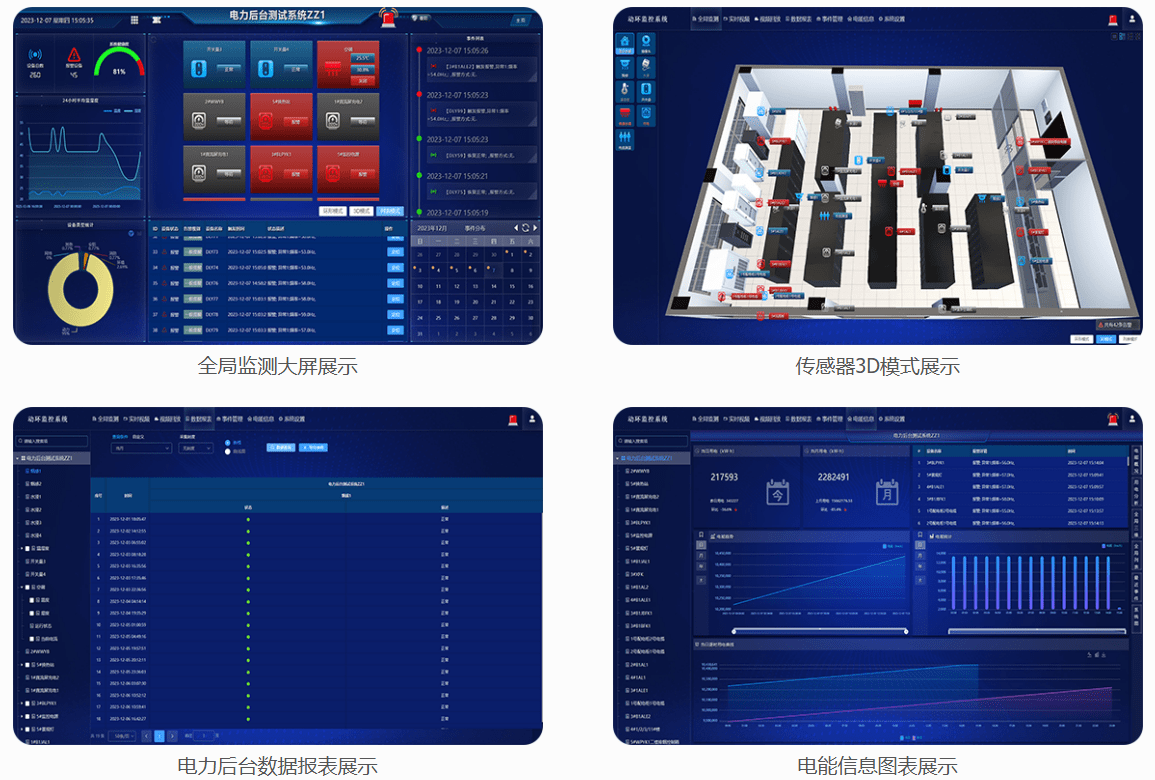

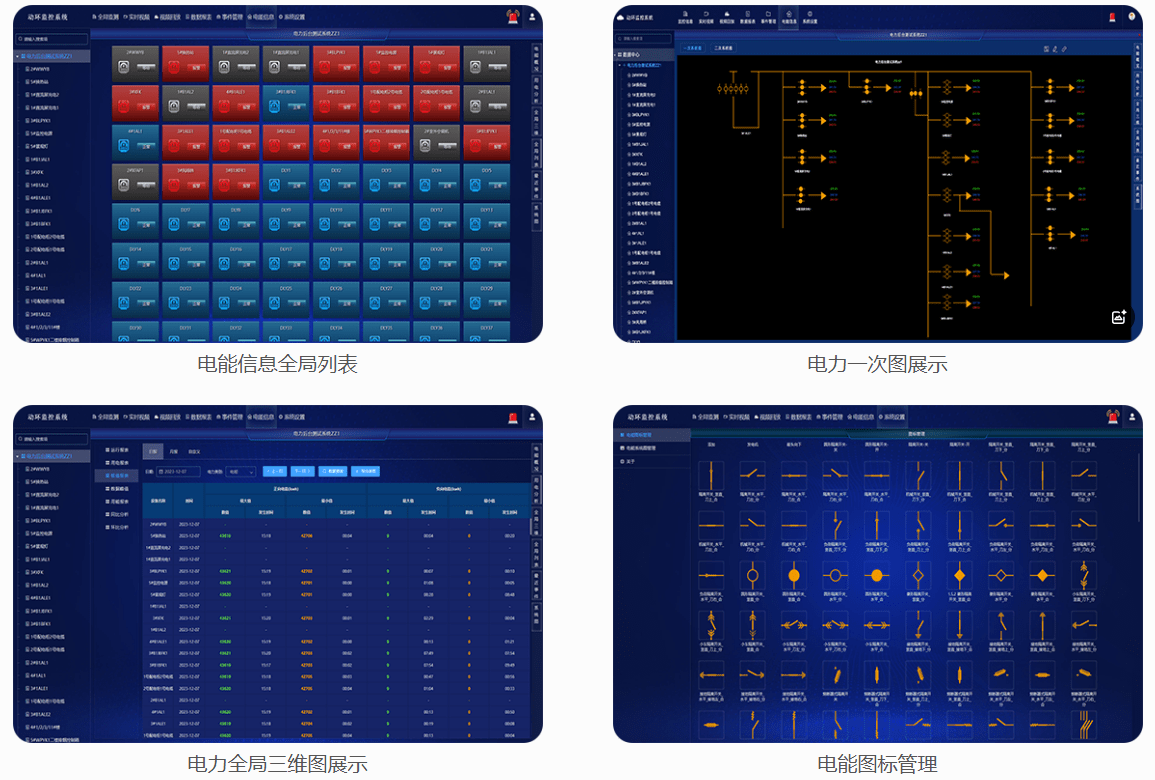

系统界面展示
